냉각기 (경쟁가격의 어분 냉각기)

간단한 설명:

  • 물과 공기 혼합 냉각 방식을 사용하여 어분을 완전히 식힙니다.
  • 높은 자동화로 연속적이고 균일한 냉각 프로세스.
  • 임펄스 방식의 집진기를 사용하여 최고의 집진 효과를 얻을 수 있습니다.
  • 콘크리트 기초가 필요 없는 조밀한 구조로 설치 기초를 자유롭게 변경할 수 있습니다.
  • 크러스트, 메인 샤프트, 패들 휠, 냉각 파이프 및 임펄스 타입 더스트 캐처는 연강으로 제조됩니다. 상단 부분, 송풍기, 검사 창은 스테인리스 스틸로 되어 있습니다.

일반형 : FSLJ-Ø1300*8700, FSLJ-Ø1500*8700, FLJ-Ø1300*8700, FLJ-Ø1500*8700, SLJ-Ø1300*8700, SLJ-Ø1500*8700

제품 상세 정보

제품 태그

모델

치수mm

L

W

H

FSLJØ1300*8700

10111

2175

5162

29.5

FSLJØ1500*8700

10111

2615

5322

41

FLJØ1300*8700

10111

2175

5162

29.5

SLJØ1300*8700

10111

2175

2625

18.5

SLJØ1500*8700

10036

2615

3075

30

작동 원리

어분은 더 높은 온도에서 건조기에서 나옵니다. Sieve Screening 및 Air-cooling Conveyor를 통과한 후 열의 일부는 발산될 수 있지만 온도는 여전히 약 50°C입니다. 파쇄 과정에서 격렬한 마찰과 파쇄 효과로 인해 어분의 온도가 더욱 상승합니다. 동시에 어분과 실내 온도의 온도차가 크지 않기 때문에 어분의 방열 속도가 더 느려집니다. 어분을 직접 포장하여 쌓을 경우 발열현상이 일어나기 쉽고 심할 경우 자연발화도 일어나므로 신선한 어분은 반드시 상온으로 식힌 후 보관하여야 한다. 냉각기의 역할은 더 높은 온도의 어분을 실온으로 직접 냉각시키는 것입니다. 다양한 생산 라인의 요구 사항에 따라 아래에서 설명할 3가지 유형의 냉각기가 장착되어 있습니다.

1. 공기 및 수냉식 냉각기
공랭식 냉각기는 원통형 쉘과 나선형 샤프트로 구성되며 나선형 샤프트의 절반은 나선형 파이프로 용접되며 내부에는 냉각 순환수가 통과하고 나머지 절반은 교반 휠 블레이드로 용접됩니다. 나선형 샤프트와 샤프트의 나선형 튜브는 내부에 냉각수가 있는 중공 구조를 채택합니다. 임펄스 집진기가 공기를 끌어들이는 동안 교반 휠 블레이드는 어분을 저어 어분이 공기와 완전히 접촉할 수 있도록 합니다. 외부 자연풍이 냉각 실린더에 들어간 후 먼지 제거 팬에 의해 지속적으로 당겨져 냉각 순환 바람을 형성하여 냉각 목적을 달성합니다.
고온 어분은 입구를 통해 기계로 들어가 내부의 냉각 순환수와 함께 나선형 튜브와 교반 휠 블레이드의 작용으로 지속적으로 교반되고 던져지며 열이 지속적으로 발산됩니다. 동시에 방산된 수증기는 냉각 순환 공기에 의해 즉시 제거되어 어분의 온도는 교반 휠 블레이드의 작용에 따라 지속적으로 감소되고 배출구로 밀려납니다. 따라서 이 냉각기는 수냉식과 공랭식을 결합하여 어분을 냉각시키는 목적을 달성하기 위한 것입니다.

2. 공기 냉각기
더 큰 생산 라인의 경우 더 나은 냉각 효과를 얻기 위해 일반적으로 공기 냉각기와 수냉식 냉각기를 장착합니다. 공랭식 냉각기는 외관상 공랭식 및 수냉식 냉각기와 크게 다르지 않지만, 공랭식 냉각기는 원통형 쉘, 교반 휠 블레이드가 용접된 스핀들 및 임펄스 집진기로 구성됩니다. 어분은 전원단에서 공급되며 냉각기를 통과하는 과정에서 교반 휠 블레이드에 의해 지속적으로 교반 및 던져집니다. 열은 지속적으로 발산되고 수증기는 먼지 제거 팬에 의해 즉시 제거됩니다. 임펄스 집진기의 백 구조는 어분이 공기 흡입 파이프라인으로 빨려 들어가지 않도록 하여 공기 흡입 파이프라인을 차단하여 우수한 냉각 효과를 얻을 수 있습니다.

3.워터쿨러
워터 쿨러는 원통형 쉘과 나선형 파이프로 용접된 나선형 샤프트로 구성됩니다. 나선형 샤프트와 샤프트의 나선형 파이프는 중공 구조를 채택하고 냉각수가 내부를 통과합니다. 입구에서 기계로 들어가는 고온 어분은 나선형 파이프의 작용으로 끊임없이 저어지고 던져지며 어분은 나선형 튜브와 크게 접촉하므로 간접 열교환에 의해 열이 지속적으로 발산됩니다. 동시에 방산된 수증기는 냉각 순환 공기에 의해 즉시 제거되어 어분의 온도가 지속적으로 감소하고 나선형 파이프의 작용에 따라 출구로 밀려 어분 냉각의 목적을 달성합니다.

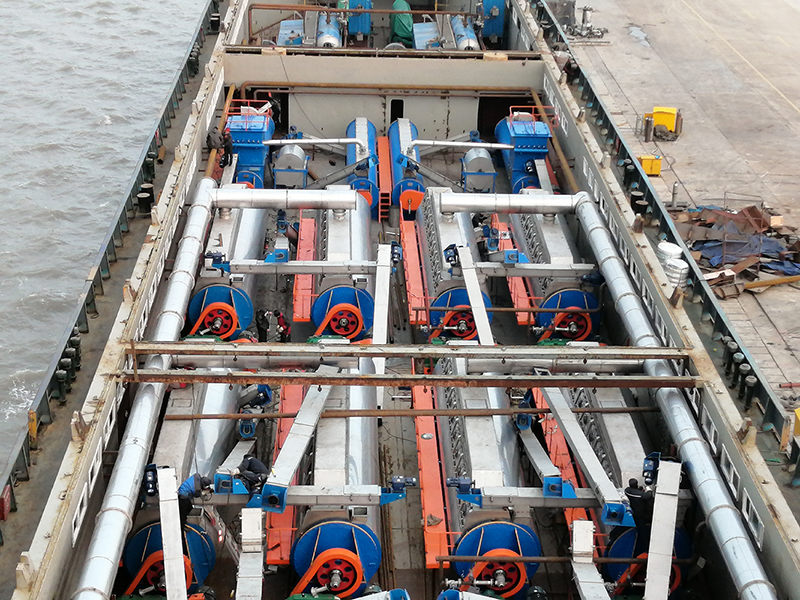

설치 컬렉션

Cooler (6) Cooler (7)cooler
